斷路器分析儀(品牌:DVPOWER)

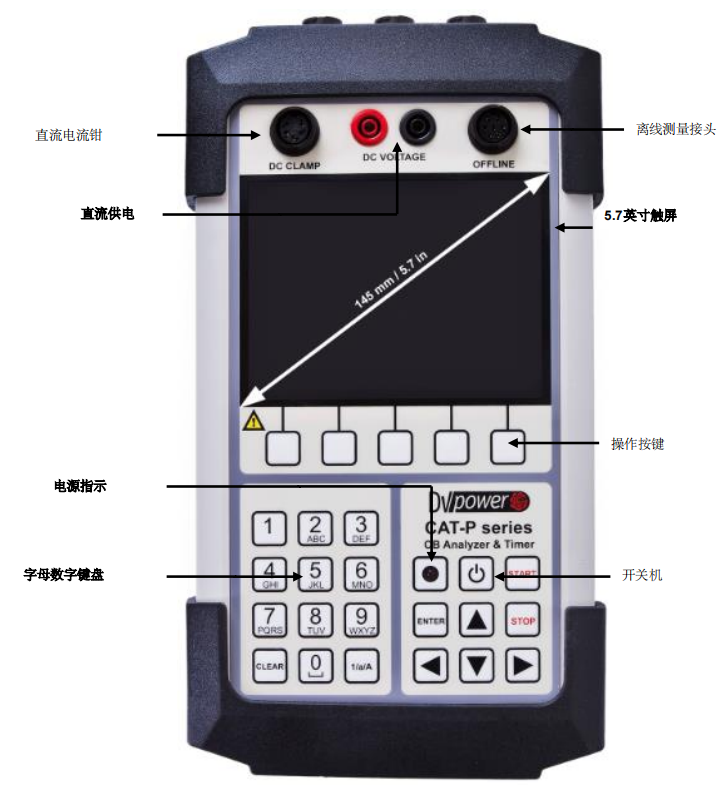

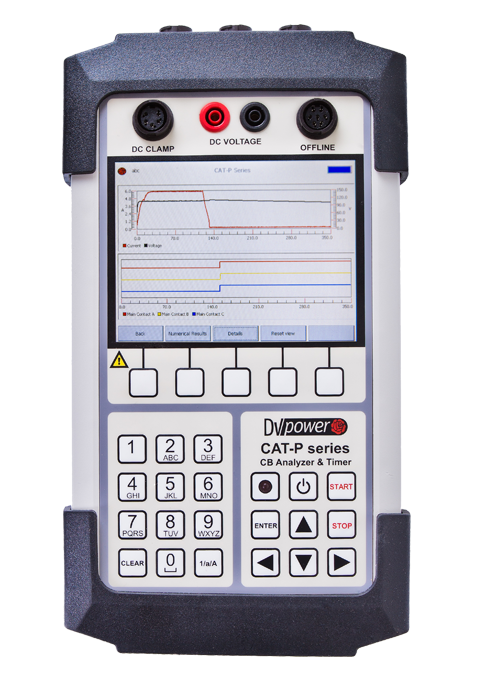

斷路器分析儀 & 計時器 CAT-P
? 便攜 (1,4 kg / 3.1 lbs)
? 內置電池供電

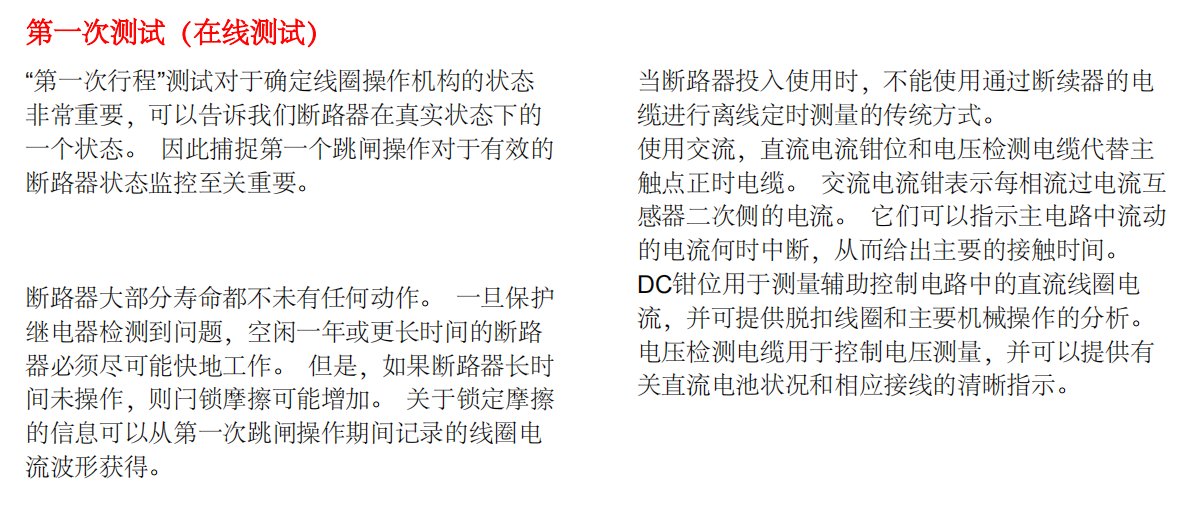

? 在線測量 (第一次測試)
? 離線測量
? 交流電壓和交流電流測量
? 觸摸屏彩色顯示器145毫米(5.7英寸)
? 現場測試結果分析 (以圖形形式覆蓋多達4條記錄)

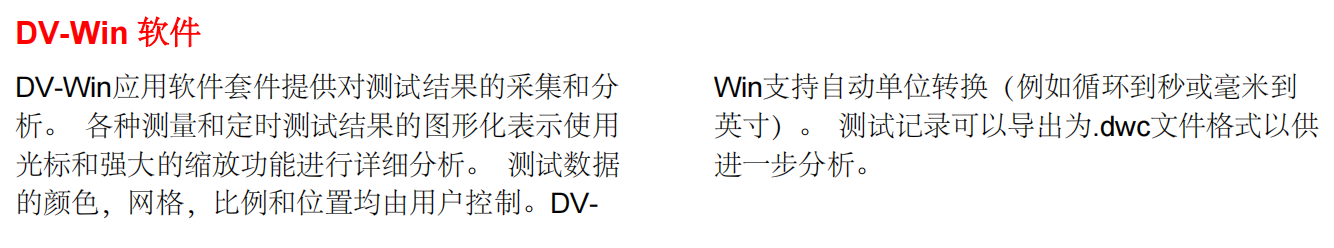

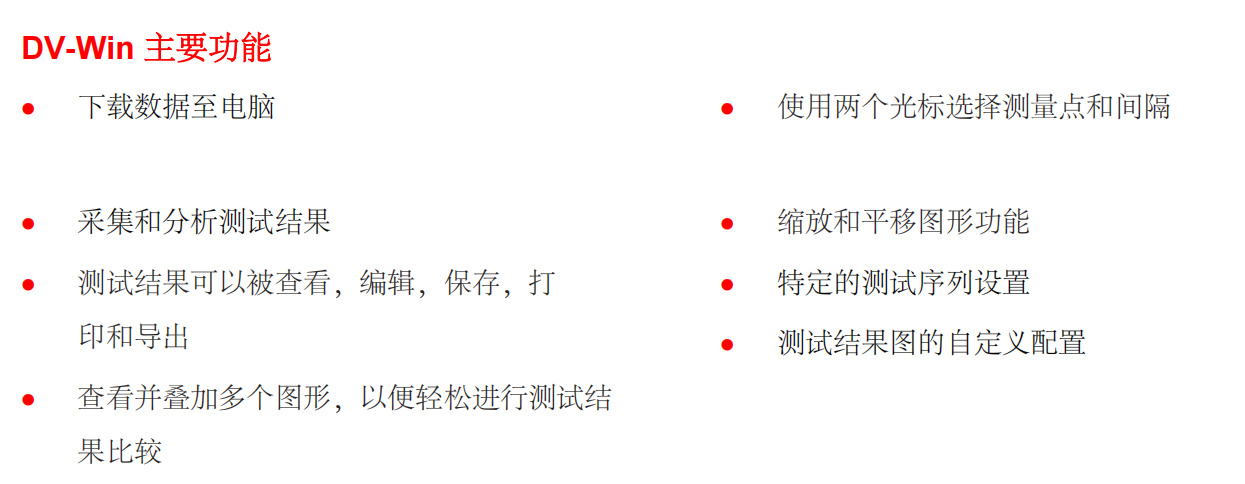

? 測試結果分析與比較 使用DV-Win軟件從其他CAT儀器獲得的結果
功能描述
手持式斷路器分析儀和定時器CAT-P是一款用于 斷路器狀態評估的數字儀表。 CAT-P記錄主電弧觸點,直流變電站電池電壓, 跳閘和閉合線圈電流的時序圖。 在線模式下主觸點動作時間根據交流二次CT電流 計算得出。定時通道記錄主觸點的閉合和打開。
在開始測試之前,電流鉗需要連接到斷路器的輔 助電路。 當測量線圈電流達到預定義閾值時開始 記錄。 掛鉤的直流電流鉗測量通過輔助電路跳閘 或閉合線圈的電流,具體取決于啟動者的操作。
CAT-P提供了不同操作模式的簡單選擇:
? Trip (O) ? Close (C) ? Tripfree (CO) ? Reclose (O-C) ? Close-Trip (C-O) ? Trip-Close-Trip (O-C-O) ? 第一次測試
CAT-P是一種用于記錄和分析的強大診斷工具:
? 跳閘/閉合線圈操作 ? 主電弧觸點動作 ? 輔助觸點操作 ? 直流電源電壓接入 ? 控制電路布線的完整性
CAT-P顯示數字和圖形結果(它可以覆蓋多達4 個記錄的圖形形式)。這通過比較所獲得的測試 結果,能夠快速現場分析潛在缺陷。
功能
