斷路器分析儀
(品牌:DVPOWER)

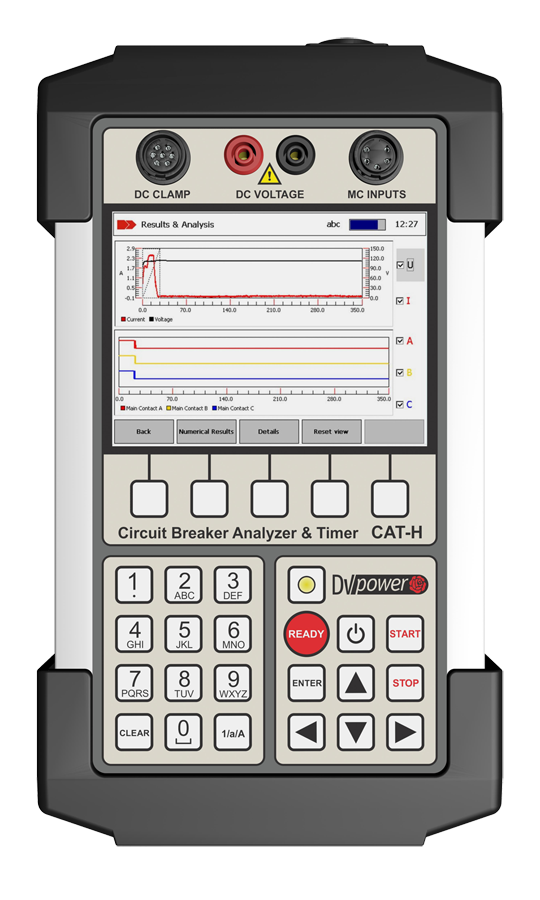

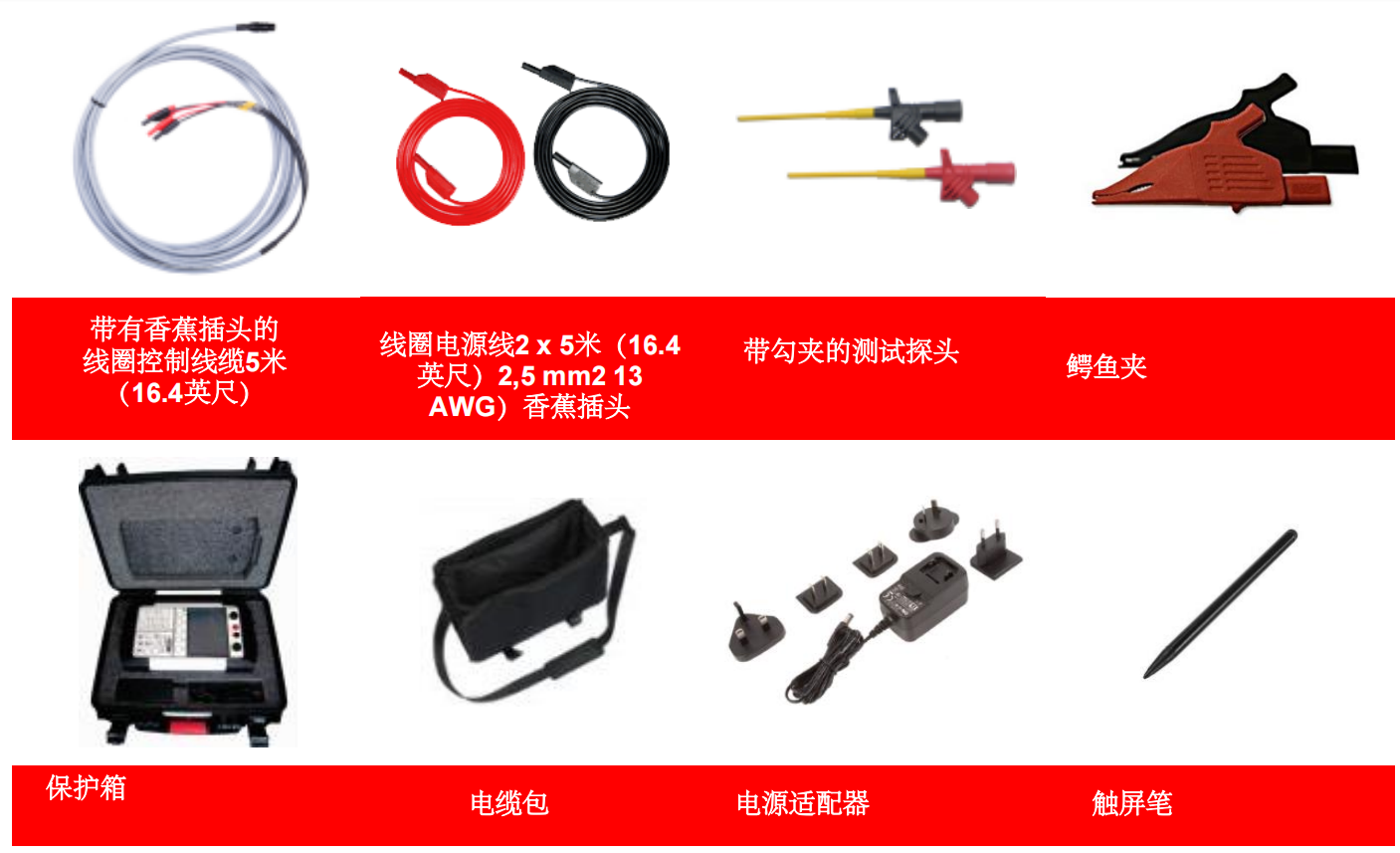

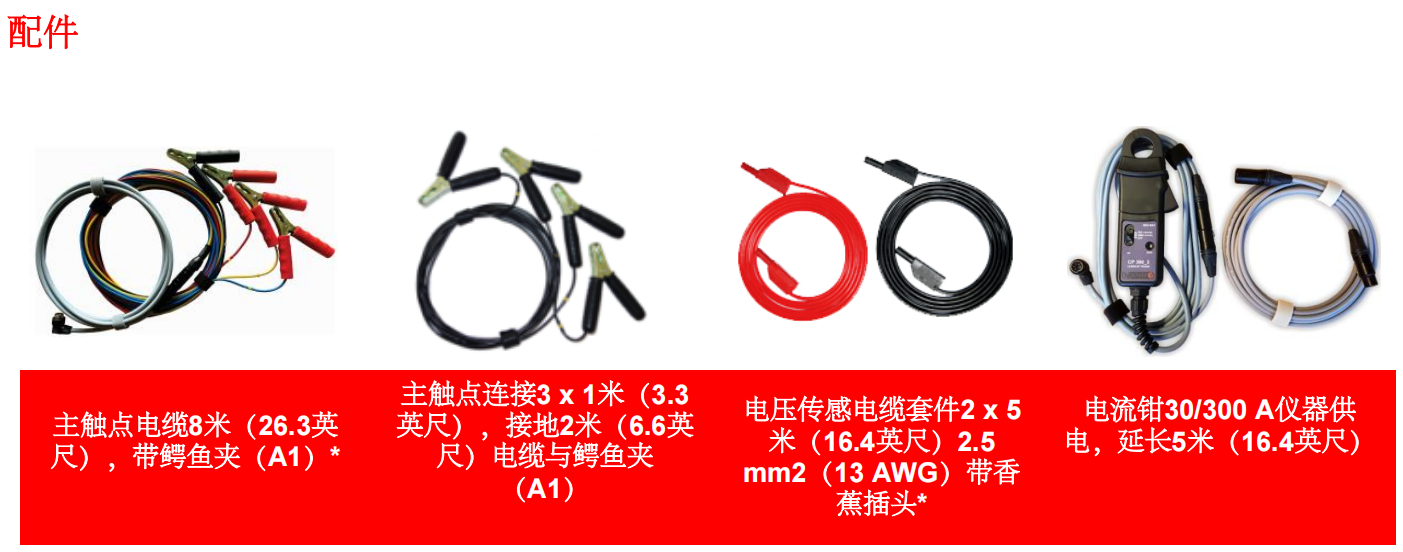

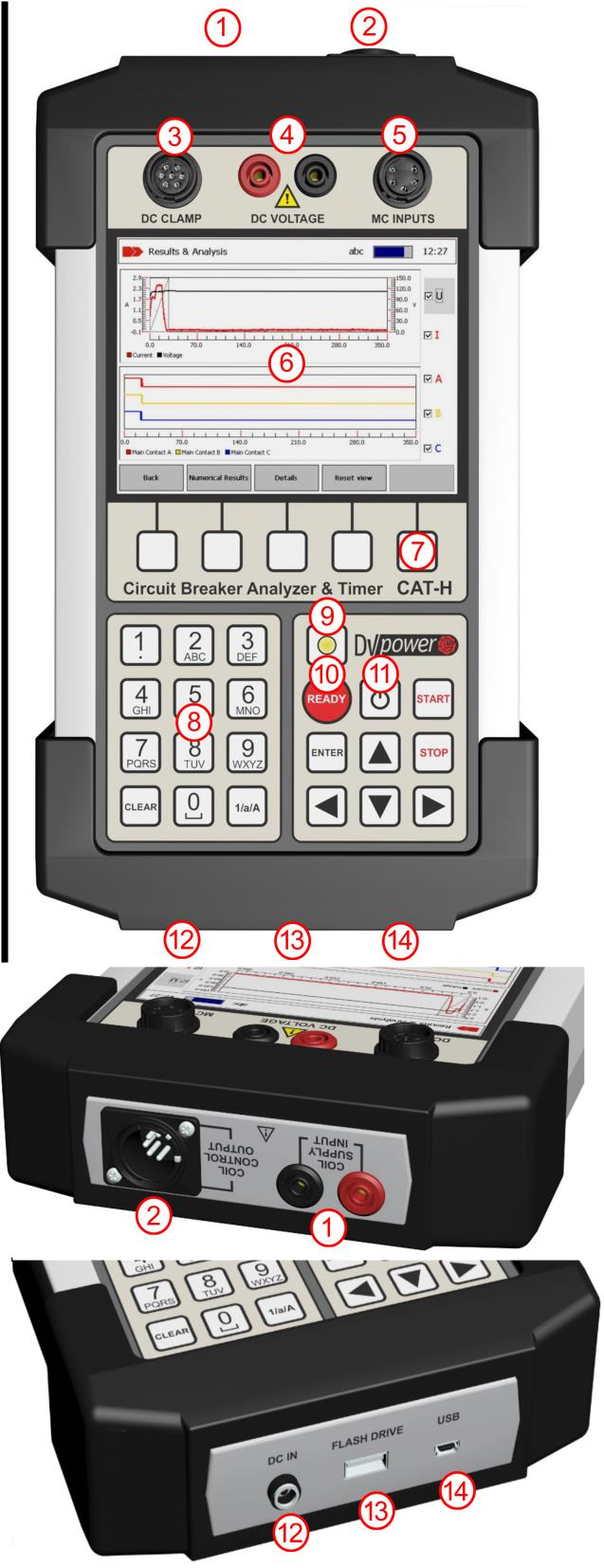

斷路器分析儀/計時器 CAT-H
? 便攜可單手操作1,6 kg (3.5 lbs)
? 操作簡單直接
? 電池可支持8小時
? 定時和線圈電流測量
? 內置線圈控制,用于開/斷線圈
? 圖形化結果顯示,直觀顯著
? 觸摸屏彩色顯示器145毫米(5.7英寸)
? 現場分析測試結果(圖形形式最多涉及4條記錄)
功能描述
手持式斷路器分析儀和計時器CAT-H是用于斷路 器狀態評估的數字化儀器。
CAT-H記錄以下內容的圖形:打開和關閉線圈電 流,主觸頭的時序,變電站直流電池電壓。
定時通道記錄主觸點的閉合和斷開,還可以測量 預插入電阻器(如果在斷路器中)的電阻值。
CAT-H提供了不同操作模式的快速選擇:
? Open (O)
? Close (C)
? Trip free (CO)
? Reclose (O-C)
? Close-Open (C-O)
? Open-Close-Open (O-CO)
可以通過使用預定義的延遲時間或通過感測斷路 器的接觸位置來啟動多種操作,例如“開- 合”和“開-合-開”。
可以根據測試條件以不同的方式(例如從控制 室,通過開關或外部測試設備)啟動斷路器操作。
以下幾種時間測量觸發器可用于記錄各種測試條 件下的測量結果:
?線圈控制
? DC 直流鉗
? DC 電壓測量通道
CAT-H可用作記錄和分析的診斷工具:
? 主觸頭操作
? 跳閘/合閘線圈操作
? 輔助觸點操作
? DC直流電壓
? 控制電路接線的完整性
CAT-H顯示數字和圖形結果(最多可以圖形形式 涉及4條記錄)。 通過比較獲得的測試結果,可以對潛在的缺陷進 行快速的現場分析。
應 用
儀器基本應用如下:
? 最多可測量3個主觸點(每相1個斷點)的時序,包括預插入電阻(如果存在)和輔助觸點。
? 預插入電阻(如果存在)的電阻測量。
? 主觸點跳閘時間測量。
? 預觸發時間測量。
? 評估斷路器的相間同步。
? 線圈電流的測量和圖形顯示。
? 線圈控制(內置),用于驅動斷路器的開/斷線圈。
? 通過以數字和圖形方式顯示電壓值,評估變電站電池的狀態(或可能相關的其他類型的模擬信號)。
時序測量
機械操作的時序測量是確定斷路器實際狀況的最 重要測試之一。
時序測量測試滿足IEC62271-100和ANSI C37.09 規定的所有要求。
在三相系統中,不僅單相中的觸點必須同時運 行,而且所有相也必須同時運行。
所有觸點必須在一定的公差范圍內時間同步。
分閘時,相間同步在斷開期間不得超過額定頻率 周期的1/6(50 Hz時為3.33毫秒),而在閉合期 間則應不超過額定頻率周期的1/4 ,(50 Hz時為 5.0毫秒)。
在多個觸點串聯連接的情況下,單相內的同時測 量很重要。

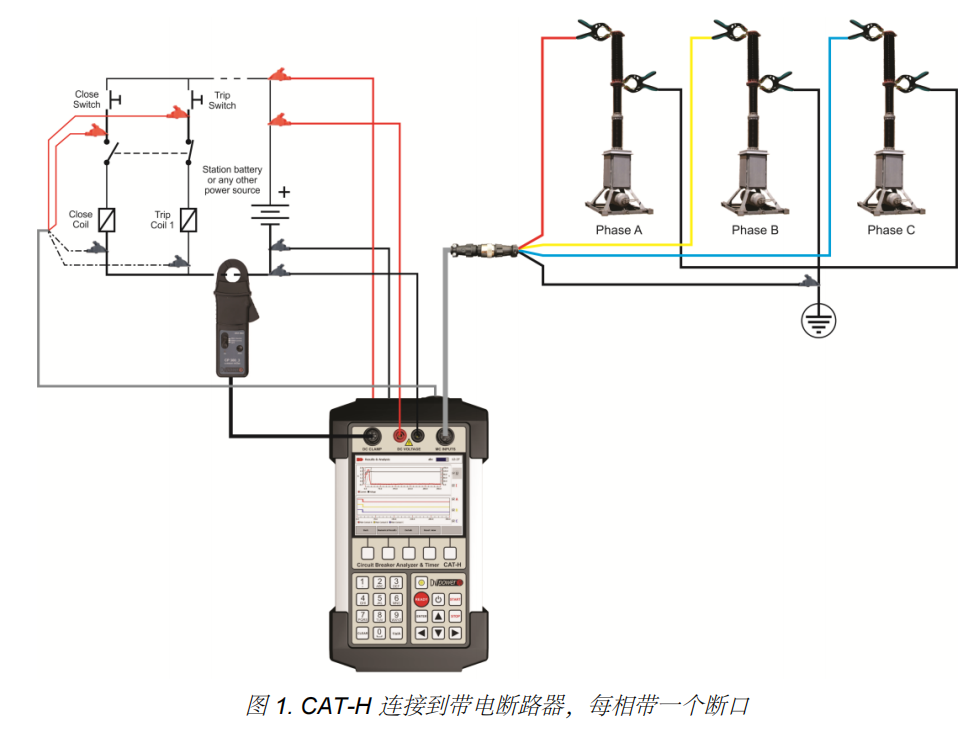

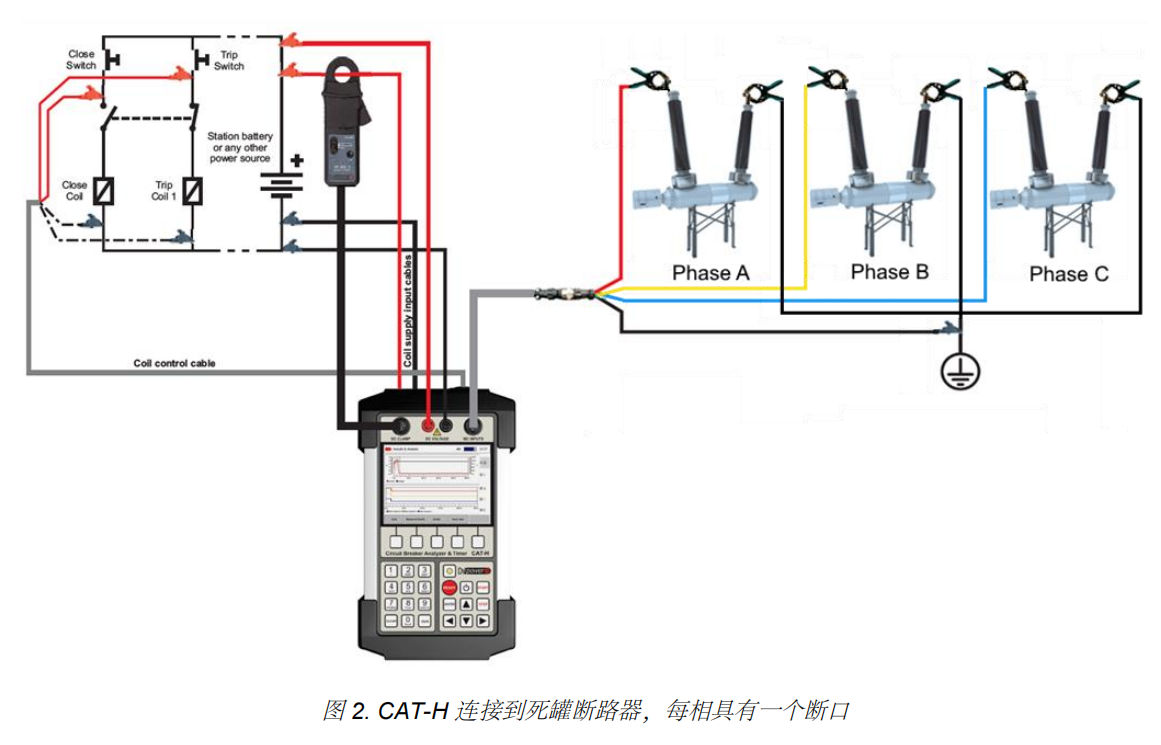

當斷路器與電網隔離或正在其他位置(例如制造 商測試或維修)進行測試時,CAT-H可用于測量 主觸頭的工作時間。
當進行測試連接時,必須按照國家安全法規將斷 路器的兩端的斷路器斷開或與斷路器的電路分開。
斷路器需要正確地保護性接地。
輔助觸點由操作機構機械驅動,用于控制和指示 主觸點狀態。
在IEC?和ANSI?標準中沒有與輔助觸點的定時測 量相關的一般要求。
但是,為了評估高壓斷路器的狀況,檢查輔助觸 點的動作狀態極其重要。
線圈電流測量
標準IEC 62271-100指出,最好記錄線圈電流波 形,因?yàn)樗梢蕴峁┯嘘P(guān)線圈狀態的信息(例 如,柱塞的摩擦增大,絕緣層燒毀,繞組的短路 部分),用于釋放的閂鎖操作機構的轉速(例 如,增加的摩擦力)和操作機構的轉速(例如, 根據輔助觸點的斷開時間可以看到降低的操作機構轉速)。

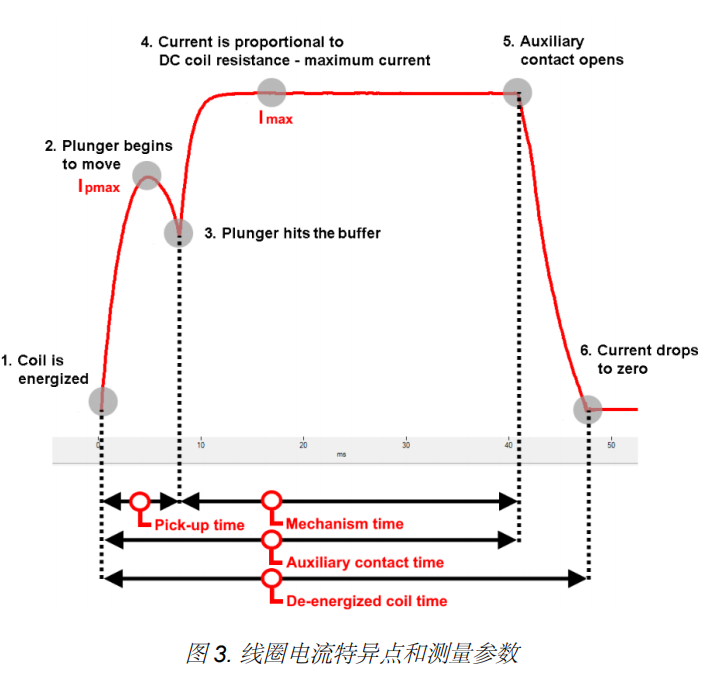

發出打開或關閉命令時,線圈通電(點1),電 流上升,導致磁場在鐵柱塞上施加力。 當柱塞上 的力超過保持力時,柱塞開始移動(點2)。 鐵 柱塞的運動在線圈中感應出一個電動勢,從而有 效地減小了電流。
柱塞和閂鎖的總質量繼續以減小的速度運動,從 而進一步減小了線圈電流(點2至點3)
直到它撞到緩沖區使它靜止(第3點)。如果點2 和3的電流值大于指定值,而點3的時間大于指定 值,則可能表示柱塞和閂鎖發生摩擦。在柱塞靜 止時,電流增加到飽和水平(與線圈電阻成比例 的直流電流,點4)。如果從點4到點5的電流值 偏離特定值,則可能表明線圈繞組的絕緣層燒毀 或短路。同時,閂鎖解鎖操作機構,釋放存儲的 能量以打開主斷路器觸點。通常,在短暫的延遲 后,輔助觸點斷開,從而將斷開線圈與控制電壓 斷開(點5)。當線圈斷電時,電流會根據線圈 電感迅速降至零(第6點)。比第5點和第6點指 定的時間長的時間可能表示輔助觸點故障或操作 機構的驅動能量不足。
DV-Win 軟件
DV-Win軟件提供測試結果的獲取和分析。
各種測量和定時測試結果的圖形表示使用光標和縮放 功能進行詳細分析。
測試數據的顏色,網格,比例和位置均由用戶設置。
DV-Win支持自動單位轉換(例如,周期轉換為秒 或毫米轉換為英寸)。
測試記錄可以以.cath文件 格式導出以進行進一步分析。
? 將測試結果下載到PC
? 測試結果的獲取和分析
? 可以查看,編輯,保存,打印和導出測試結果
? 查看和對比多個圖形,以便輕松比較測試結果
? 使用兩個光標選擇測量點和間隔
? 縮放和平移圖形功能
? 自定義測試結果圖
技術參數
主觸點
? 觸點輸入數量:3(3 x 1),每相1斷口
? 每個通道檢測判定主觸點:
- 合閘后電阻 ≤ 10 Ω
- 觸點電阻范圍 10 Ω to 5 kΩ
- 分閘電阻 ≥ 5 kΩ
開路電壓:20 V DC ±20%
短路電流:50 mA
時間測量
時間測量分辨率:
? 0,05 ms 至 10 ms 取決于測試持續時間 (高達20 kHz的采樣率)
時間準確度: 0,05% 讀數 ± 分辨率
斷路器操作
? Close (C)
? Open (O)
? Close-Trip (C-O)
? Trip-Close (O-C)
? Trip-Close-Trip (O-C-O)
DC 電流鉗
? 標稱電流: 300 ARMS 或 450 A DCPK
? 測量范圍: 30/300 A
? 頻率范圍: DC 至 20 kHz (-3 dB)
DC 電壓測量
? 范圍: ±300 V
? 典型精度: ±0,5% 讀數 ±0,5% 量程
? 保證精度: ±1% 讀數 ±1% 量程 線圈驅動
? 通道數: 2 (跳閘和合閘線圈)
? 驅動能力: 300 V DC max, 35 A DC max
? 電子驅動器提供出色的時序控制
? 過電流和過電壓保護
? 線圈電源輸入: 300 V DC max, 35 A DC max
電流測量
? 跳閘和合閘線圈的電流測量,2通道,霍爾效 應傳感器
? 范圍 ±35 A DC 至 5 kHz
? 精度 ± (0,5 % 讀數 + 0,1 %量程)
? 圖形顯示:以0.1 ms的分辨率顯示電流波形
嵌入式電源
? 12 V DC, 3 A
? 輸入: 90 – 264 V AC, 50/60 Hz
內置電池
? 2 x 3,7 V, 2900 mAh 鋰離子充電電池
? 正常使用8小時
顯示
? 彩色觸摸屏 145 mm (5.7 in)
適用標準
? 安全性: 低壓標準:標準2014/35 / EU(符合CE) 適用標準,適用于一級儀表,污染等級2級 安裝類別II:IEC EN 61010-1
? 電磁兼容性: 標準2014/30 / EU(符合CE) 適用標準:EN 61326-1
? CAN/CSA-C22.2 No. 61010-1 環境要求
? 操作溫度: -10 oC 至 + 55 oC / 14 oF 至 +131 oF
? 貯存溫度: -40 oC 至 + 70oC / -40 oF 至 +158 oF
? 濕度:5 % - 95 % 相對濕度,無冷凝 尺寸和重量
? 尺寸(L x W x H): 310 x 170 x 58 mm / 12.21 x 6.69 x 2.28 in
? 重量: 1,6 kg / 3.5 lbs
質保
? 2 年
