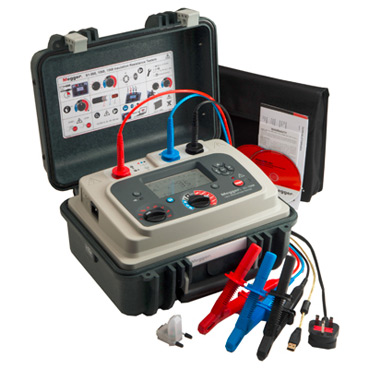

直流絕緣電阻測試儀

（品牌：MEGGER）

產品型號：

S1-568, S1-1068, S1-1568

產品特點：

■   最大測試電阻35 TΩ

■   8 mA噪聲抑制，4種濾波方式

■   海拔4000 m以下CAT IV 1000 V安全標準

■   快速充電鋰離子電池，滿足 IEC62133標準

■   電池用盡情況下可使用AC電壓維持運行

■   堅固的雙層外殼設計

產品描述：

        Megger新的S1系列的絕緣電阻測試儀包含了一個5 kV型     號S1-568、一個10 kV型號S1-1068和一個15 kV的型號S1-  1568。這些高端型號適用于發電、輸電和配電行業的電力  公司和服務公司。這個系列的儀器擁有領先的充電電流、噪 聲抑制能力和軟件濾波功能，使其成為目前Megger公司最 先進的DC絕緣電阻測試儀。

        儀器的使用效率是全新S1系列的側重點，其擁有快速充電電 池，并且當電池用盡時可以通過AC電源運行。直觀的用戶   界面使用戶不用花時間去記住如何操作。兩個旋轉開關可以 實現簡易的操作，大的背光屏可以同時顯示多個測試結果。 蓋子上印有快速開始測試指導圖，有效地輔助新用戶進行儀 器的操作。

         同時儀器的設計將安全性也考慮在內，5 kV和10 kV的型 號安全性都達到了海拔3000米以內CAT IV 600 V安全等

級；S1-1568達到海拔4000米以內CAT IV 1000 V的安全等   級。儀器的遠程控制功能會受到制造商和維修人員的歡迎， 這個功能使他們可以在工廠的房間里進行自動電阻測試，也 使得變電站的技術人員可以在一個更舒適和安全的距離完成 測試。

          S1系列擁有雙層外殼設計，堅固的外殼保護儀器免受撞擊和 掉落造成的損壞，內殼有防火的作用。箱子的IP等級能夠防 止在運輸和存儲過程中水分和灰塵的侵入。儀器盒蓋上夾有 測試線袋，確保任何時候測試線都和儀器在一起。為了增加 測試端的方便性，盒蓋是可以移除的。

        絕緣測試模式下有五種現成的輸出電壓以及一個用戶自設的 輸出電壓范圍可供選擇。預定義的絕緣診斷測試方式有極化 指數(PI)、電介質吸收比(DAR)、電介質放電(DD)、 步進電壓(SV)和升壓測試。

         高級存儲器能夠包含帶時間/日期烙印的測試結果，并且能夠 將數據作為日志記錄，將結果調到屏幕。完全隔離的USB接口 或板載藍牙接口可將數據安全地下載到Megger的設備管理軟 件，    「下載和數據庫軟件」  專業版、高級版或入門版。

         帶雙層絕緣的測試線，   3kV的夾子絕緣等級與中型夾單層絕緣 時6 kV的性能相當，5 kV時與大型夾單層絕緣時的10 kV性能  相當。15 kV測試線的夾子絕緣等級為15 kV。

產品特性：

■  測量最高達15 TΩ(5 kV)/35 TΩ(10 kV、15 kV)的絕 緣電阻

■  大電流 — 6 mA短路電流

■  高性能噪聲抑制 — 抵御8 mA噪聲

■   四種軟件濾波器：10s，30s，100s，200s

■  鋰離子電池 – 2小時充電能連續6小時對100 MΩ負載進 行不間斷測試(S1-568)，電池符合IEC 62133標準

■  S1-568和S1-1068符合海拔3000米以內CAT IV 600 V安全 標準

■  S1-1568符合海拔4000米以內CAT IV 1000 V安全標準

■  通過USB電纜進行遠程控制

■  通過USB電纜或藍牙進行內存數據導出

■  帶時間的絕緣電阻診斷，包括IR，DAR，PI，DD，SV和 升壓測試

■  帶自動背光的大LCD顯示屏

■   電壓功能(30 V到660 V)AC或DC

■  高級存儲器功能，調用數據到屏幕，帶日期/時間印跡的 結果

■     「下載和數據庫軟件」  入門版設備管理軟件

■  可選擇記錄溫度和濕度(另外測量)

產品應用：

電阻絕緣(IR)測試是產品電氣絕緣是否有效地一種定性測  試，結果代表了產品電氣絕緣的有效性。應用場合有電纜絕  緣、變壓器絕緣、電動機/發電機絕緣、斷路器絕緣和套管絕 緣。常見的絕緣測試通常為現場測試，也就是1分鐘的IR測試 和10分鐘的極化指數PI測試，PI是10分鐘時的電阻與1分鐘時 電阻的比值，結果與溫度無關。

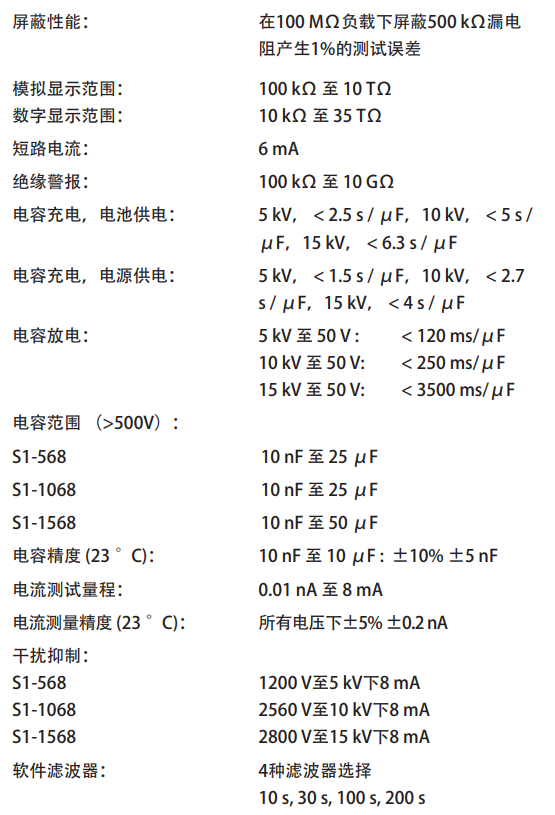

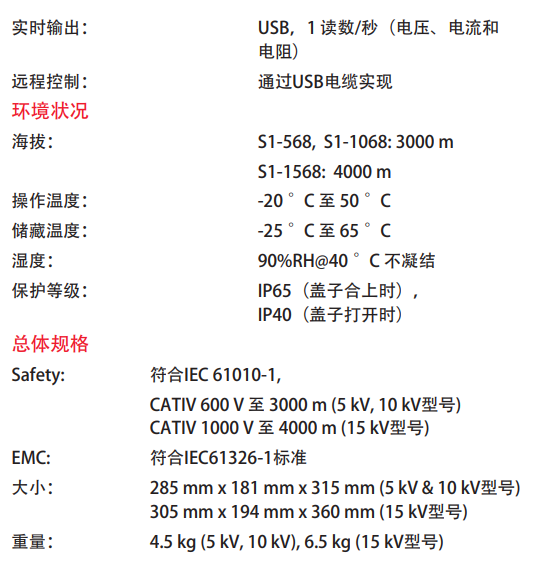

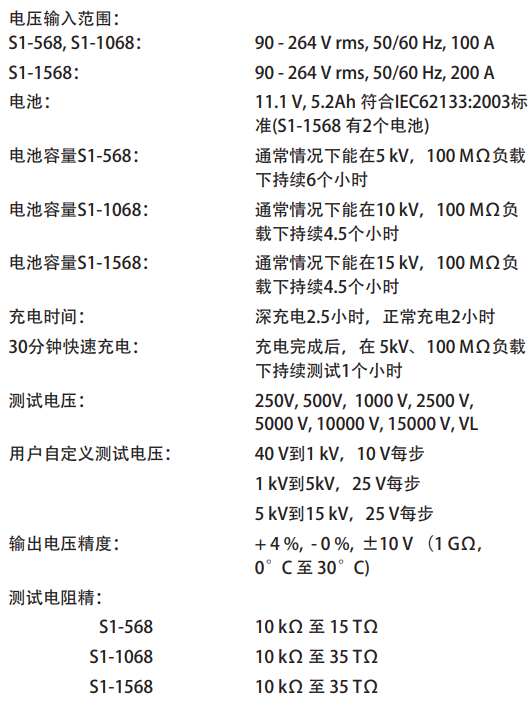

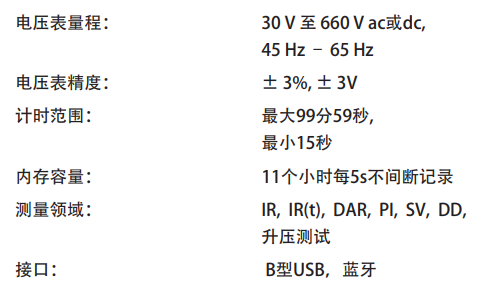

電氣規格：
