功能:目標電纜已經停電, 從一束電纜中準確查找一條目標電纜。正確操作下,100%準確,萬無一失。
一、系統簡介:
從一束電纜中準確識別其中一根目標電纜,是電力電纜工程師和電纜工經常遇到的技術問題。電纜識別的目的是為了避免誤鋸帶電電纜帶來的嚴重事故。電纜識別需要專業人員從電纜兩端開始,就必須保證電纜設備雙重編號準確無誤。無論現場工作人員的記憶多么可靠,都不能代替專業儀器的識別。CI 適合于目標電纜為停電電纜的現場識別。

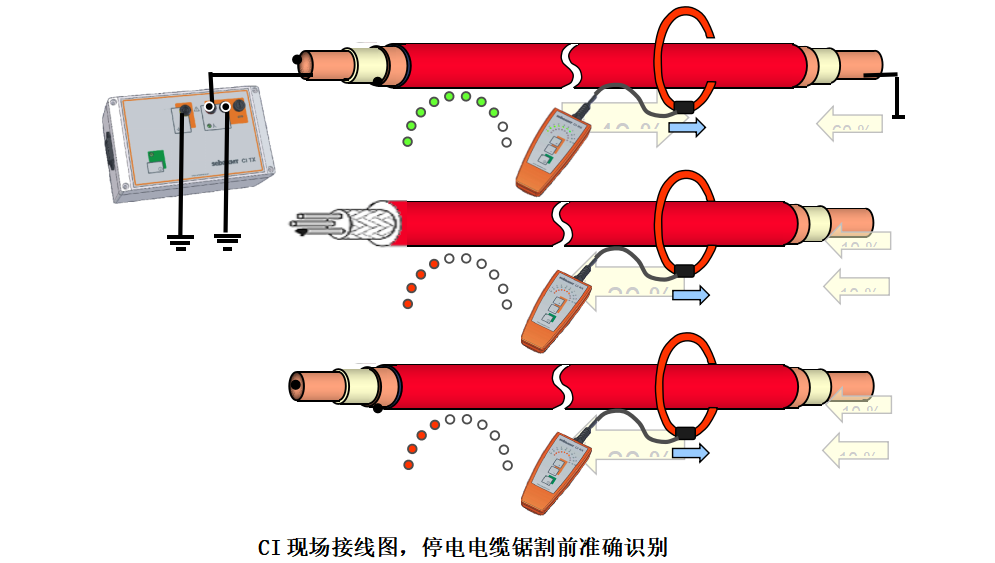

在夾鉗箭頭指向目標電纜遠端的前提下,當CI接收機指示燈為綠色,則就是您的目標電纜。在夾鉗箭頭指向目標電纜遠端的前提下,其余電纜則顯示為紅色或指示燈都不亮。
二、主要特點:
(1)操作方便簡單安全,無需任何經驗,結果直觀
(2)正確的方法操作下,結果萬無一失,100%的正確
(3)全面滿足2005版《電力安全工作規程》
(4)重量輕,整套儀器重量不超2Kg

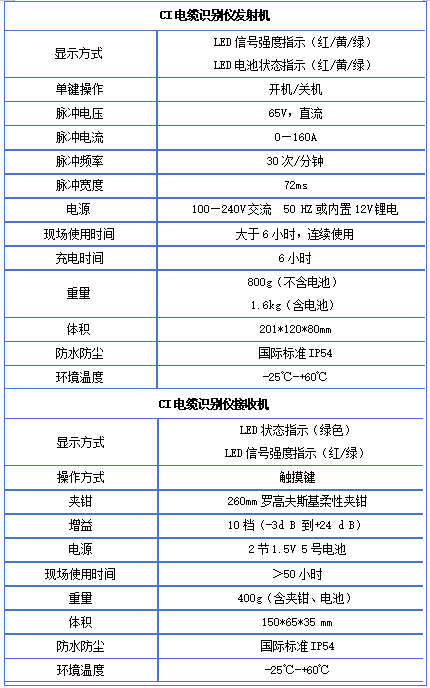

三、技術參數
四、標準配置:
1、CI 發射機
2、CI 接收機與固定一起的250 mm 夾鉗
3、連接線一套
4、2節1.5V 5號電池
五、選配附件(發射機夾鉗SZ80)
脈沖傳輸也可以使用可選的SZ80夾鉗感應耦合到電纜中,要求電纜接地回路電阻不超過 8 Ω。
夾鉗法非常適用于以下情況當中:
■在不可直接連接電纜線芯的情況(例如 SF6 開關設備)。
■要識別無負載的帶電電纜。通常,如果負載電流流經電纜,則可能無法成功使用夾鉗法。
■識別電纜井中的未知電纜。

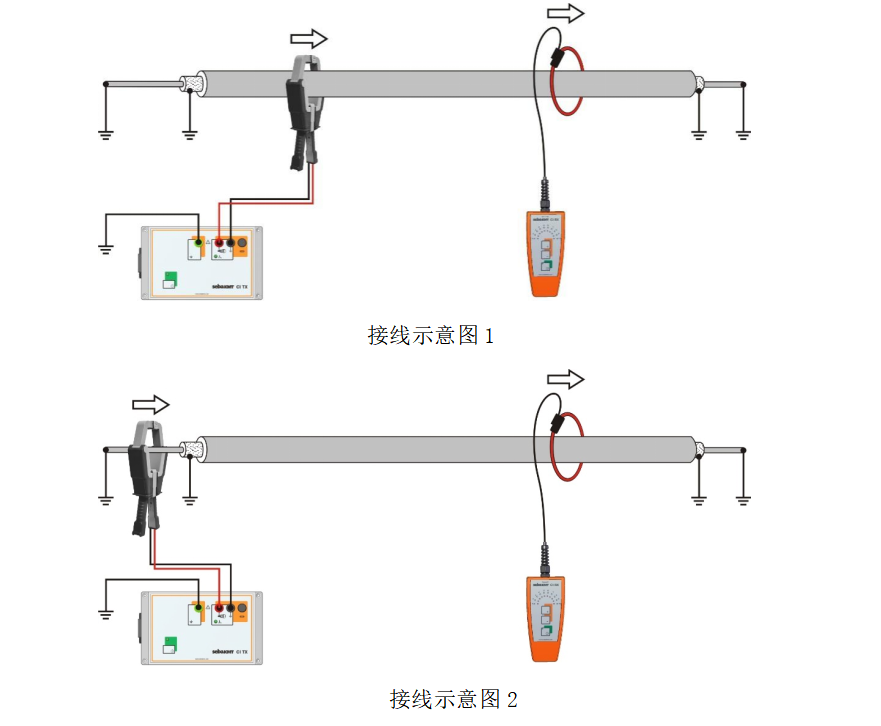

發射機夾鉗的箭頭必須指向電纜遠端,和識別儀上的箭頭一樣。
六、現場應用:

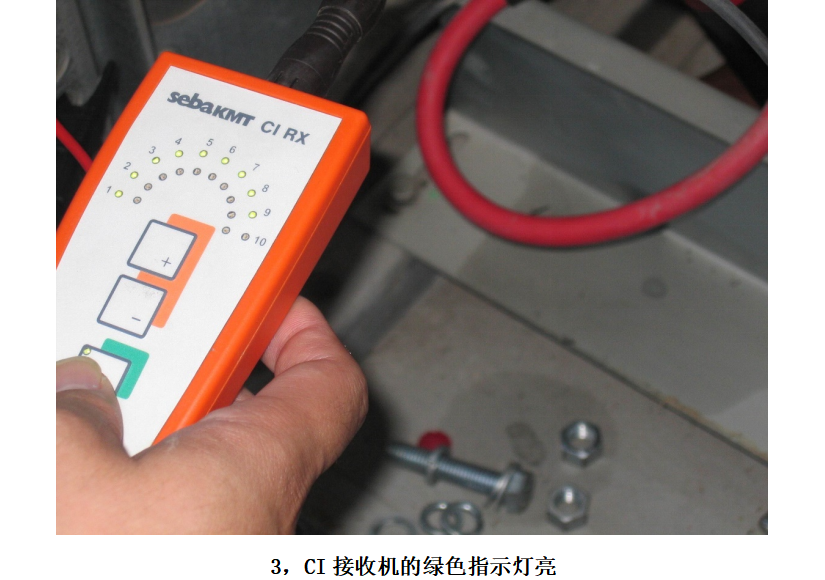

綠色指示燈亮,就是您的目標電纜!
