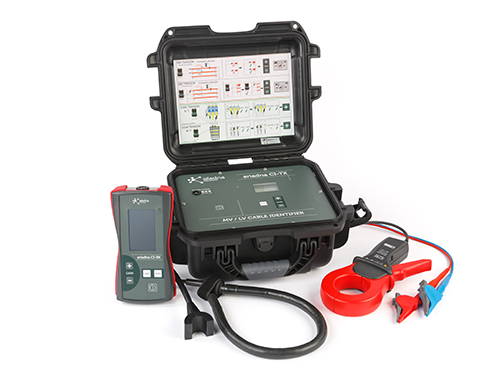

中低壓帶電電纜識別儀
(品牌:merytronic)
Ariadna Cl是真正意義上的10kV 電纜帶電識別儀,能夠幫助用戶在多條電纜中,帶電識 別中低壓電纜。 Ariadna Cl由發射機Cl-TX 和接收機Cl-RX 組成,發射機在10kV 帶電識別時,信號施加在變壓器低壓側,直接將夾鉗夾在線芯上,通過電纜線芯傳導信號。
在帶電情況下,發射機相當于負載,以脈沖的形式消耗電網一定的功率,線路帶上特征信 號,用接收機到10kV 電纜尋找特征信號,進行電纜識別確定目標電纜。而其他帶電電纜識別 儀實際上,是以鋼鎧與大地形成回路,測試距離和準確度都要受到很大限制。
帶電中、低壓電纜識別
帶電低壓電纜識別
在低壓電纜識別時,直接將電纜識別儀的發射機Cl-TX 的信號施加到低壓電纜上,可通過連接相間或 者相與大地形成一條回路,發射機直接發射特征電流到低壓線路上,之后通過接收機Cl-RX 在低壓電纜上識別特征信號,就可完成低壓電纜的帶電識別。
帶電中壓電纜識別

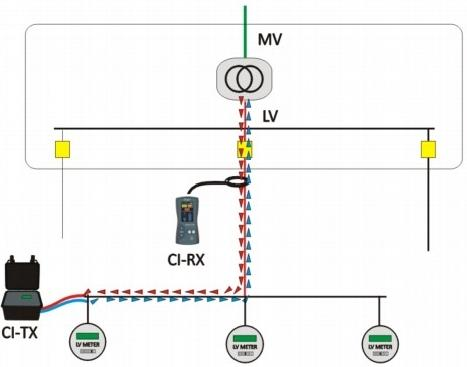

在中壓電纜(10KV) 帶電識別時,我們將電纜識別儀的發射機布置在10KV 變壓器的低壓側,將測試 線直接連接到變壓器的低壓側電纜的線芯,這時的發射機消耗電網一定的功率,中壓電纜會帶上有極性的特征信號,操作人員只需使用接收機Cl-RX, 在中壓電纜上識別特征信號,就可完成10KV 電纜的帶電識別。
帶電中壓電纜識別
帶電低壓電纜識別
停電電纜識別

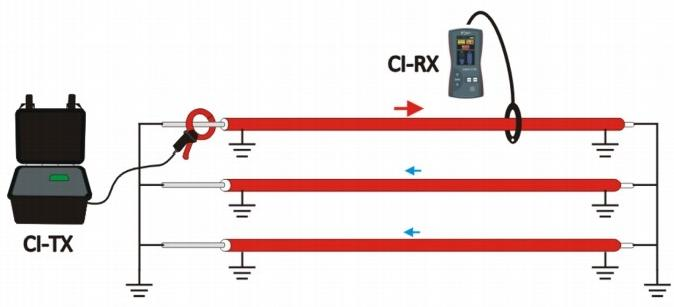

通過極化頻率信號的注入和檢測,可以對停電電纜進行正向識別.與實時電纜識別不同,產生識別信號所需 的能量來自Cl-TX 的可充電鋰離子電池,而不是來自電網。有兩種方法可以注入信號電纜, 一種是直接連接,另一種是使用環形感應夾鉗,然后通過測量產生的信號的幅值和極性來識別電纜。
技術參數
帶電電纜 | |||
信號類型 注入信號幅度 最大電網電壓 操作時間 | 電流脈沖 160/80A峰值 440Vac >24h | 信號分析(TX) 主動電流測量 最大網絡電流(50/60Hz) 最大電纜長度 | 幅值和極性 50/60Hz RMS 1800A RMS(Rog) >10km |
停電電纜 | |||
信號類型 主動信號頻率 操作時長(等級2) | 電流頻率 10W >24h | 信號分析(TX) 最大電纜長度 最大回路阻抗 | amplitude and polarity >20km 1000 Ω |
